规格：25~100
压力：至420 bar
流量：至8000 L/min

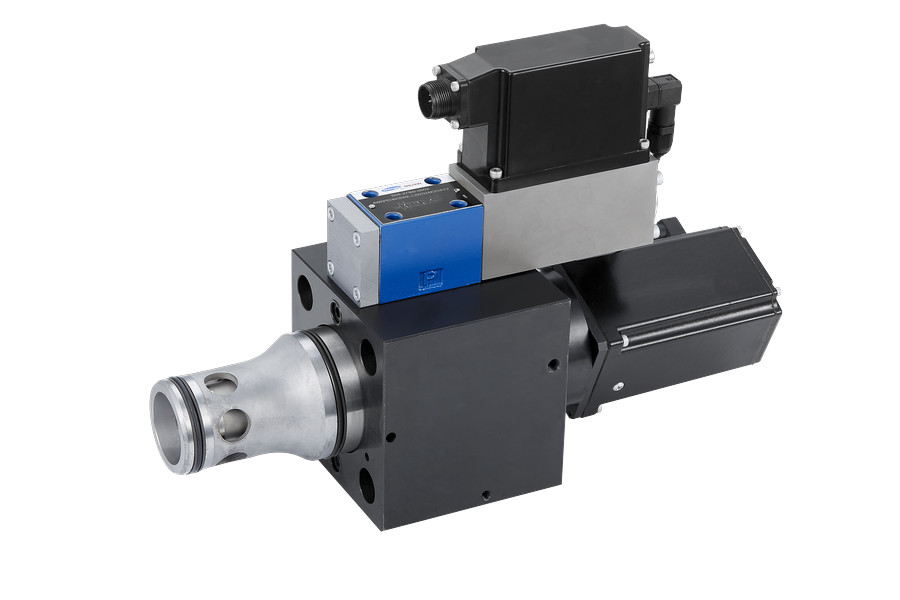

先导式两级插装式高频响节流阀
适用于对位置、压力、力和速度的闭环控制
先导控制阀：带电反馈的直动式高频响比例阀
主级：闭环位置控制
集成开环和闭环控制电子元件 (OBE）
典型应用：·注塑机·压铸机·陶瓷压机
| 概述 | ||||||||||
| 通径 NG | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |||
| 重量 | 不含截止阀 ...../...K 或 ...../...L 含截止阀 ...../...WK 或 .../...WL... | kg | 8.5 | 11.2 | 17.3 | 24.6 | 47 | 74 | 110 | |
| 9.8 | 12.5 | 18.6 | 25.9 | 60 | 87 | 123 | ||||
| 先导控制阀的尺寸规格 | NG | 6 | ||||||||
| 安装位置 | 可选，最好为水平 | |||||||||
| 储存温度范围 | ℃ | –20 至 +80 | ||||||||
| 环境温度范围 | ℃ | –20 至 +50 | ||||||||
| 根据 EN 60068-2-6 标准进行正弦试验 | 10 至 2000Hz/ 最大 10g/10 周期 /3 轴 | |||||||||
| 根据 EN 60068-2-64 标准进行噪声测试 | 通径 (NG) 25-40 | 20 至 2000Hz/10gRMS/30g 峰值 /30min/3 轴 | ||||||||
| 通径 (NG) 50-100 | 20 至 2000Hz/10gRMS/30g 峰值 /24h/3 轴 | |||||||||
| 根据 EN 60068-2-27 标准进行运输冲击测试 | 15g/11ms/3 轴 | |||||||||
| 液压（使用 HLP32 测量，ϑ 油=40℃ ±5℃） | ||||||||||
| 最高工作压力 | 主级油口 A、B | bar | 420 | |||||||
| 先导控制阀油口 X | bar | 315 | ||||||||
| 先导控制阀油口 Y | bar | 35 | ||||||||
| 公称流量 Δp=5bar | 型号 ...S...L ( 线性 ) | L/min | 500 | 800 | 1200 | 2000 | 3600 | 4500 | 8000 | |
| 型号 ...S...R ( 线性，有渐进式精确控制范围 ) | - | 600 | 850 | 1400 | 3200 | 3900 | 6800 | |||
| 先导阀公称流量 Δp=70bar | L/min | 12 | 12 | 40 | 40 | 100 | 100 | 100 | ||
| 先导阀内泄漏 P=100bar | L/min | 0.3 | 0.3 | 0.7 | 0.7 | 1 | 1 | 1 | ||
| 液压油 | 符合 DIN 51524 的矿物油（HL，HLP） | |||||||||
| 液压油温度范围 | ℃ | –20 至 +80；最好 +40 至 +50 | ||||||||
| 粘度范围 | mm2/s | 20 至 380；最好 30 至 45 | ||||||||
| 液压油最大允许污染程度， 符合 IS0 4006 (c) 标准的清洁度等级 | 先导控制阀 | 等级 18/16/13 | ||||||||
| 主阀 | 等级 20/18/15 | |||||||||
| 滞环 | % | ≤ 0.2 | ||||||||
| 反向死区 | % | ≤ 0.1 | ||||||||
| 响应灵敏度 | % | ≤ 0.1 | ||||||||
| 响应时间（阶跃信号 0 ~ 100%) | ms | 25 | 28 | 30 | 30 | 35 | 40 | 50 | ||
| 电气 | ||||||||||
| 电压类型 | 直流电压 | |||||||||
| 信号类型 | 模拟信号 | |||||||||
| 开启点平衡 | % | ≤ 1 | ||||||||
| 在以下项更改情况下的零点漂移： | – 液压油温度 | %/10 K | ≤ 0.3 | |||||||
| – X 中的先导压力 | %/100 bar | ≤ 0.7 | ||||||||
| – Y 中的回流管路压力 | %/bar | ≤ 0.3 | ||||||||
| 符合 EN 60529 的阀防护类型 | Ip65，电缆插座已安装并锁定 | |||||||||
